Opis
Czujnik przeznaczony jest do pomiaru temperatury mediów ciekłych i gazowych. Czujnik posiada dopuszczenie do stosowania w strefie zagrożonej wybuchem: I M2 Ex d I Mb (z głowicą NS) II 2G Ex d IIC T6 Gb II 2D Ex t IIIC T85ºC Db IP66
Pliki
Karta katalogowa
Zakres pomiarowy
- -200÷550ºC RTD
- -40÷700ºC J
- -40÷900ºC K
Dane techniczne
- element pomiarowy rezystor Pt100/Pt500/Pt1000 lub termoelement J, K, N, T
-
aluminiowa
XD–AD (AS1 – jeden wpust, AS2 – dwa wpusty) -
aluminiowa, pokrywa z szybką
XD–ADwin (AS3 – jeden wpust, AS4 – dwa wpusty) -
głowica nierdzewna
XD–SD (NS1 – jeden wpust, NS2 – dwa wpusty) - materiał osłony: stal kwasoodporna 1.4541, 1.4571, 2.4816
-
wpust kablowy: ATEX II 2 GD; ATEX I M2; IP 66÷68
średnica kabla: 3÷14,3 mm (standard 6,1÷11,7) - Exd wg ATEX
Sposoby montażu
Głowice przyłączeniowe
Standardowo czujnik posiada głowicę przyłączeniową typu XD-AD.
Może być on również wyposażony w inny rodzaj głowic przyłączeniowych.

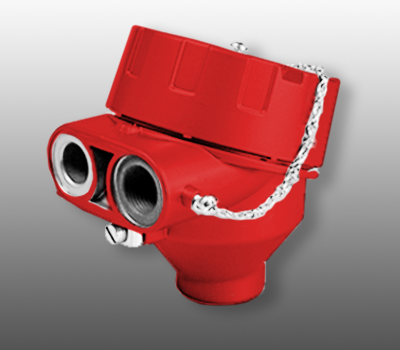

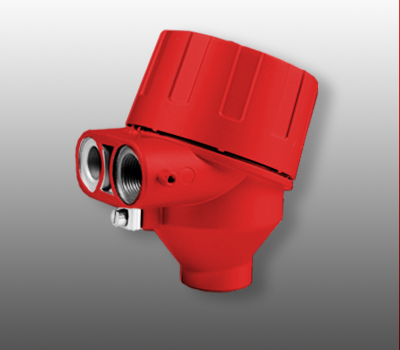

| XD-AD | XD-ADwin | XD-SD |
|
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "głowice do czujników"
Urządzenia współpracujące
Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.
| Wskaźniki temperatury | Regulatory temperatury | Rejestratory |
|
|
|
|
W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory"
Wyposażenie dodatkowe
Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.
| Przetworniki temperatury | Mufy do wspawania | Wyświetlacze |
|
|
|
|
| Wtyki i gniazda | Przewody kompensacyjne | Osłody do czujników |
|
|
|
|
W celu uzyskania dodatkowych informacji, patrz: "przetworniki temperatury", "mufy do wspawania", wyświetlacze", "wtyki i gniazda", "przewody kompensacyjne", "osłony do czujników"

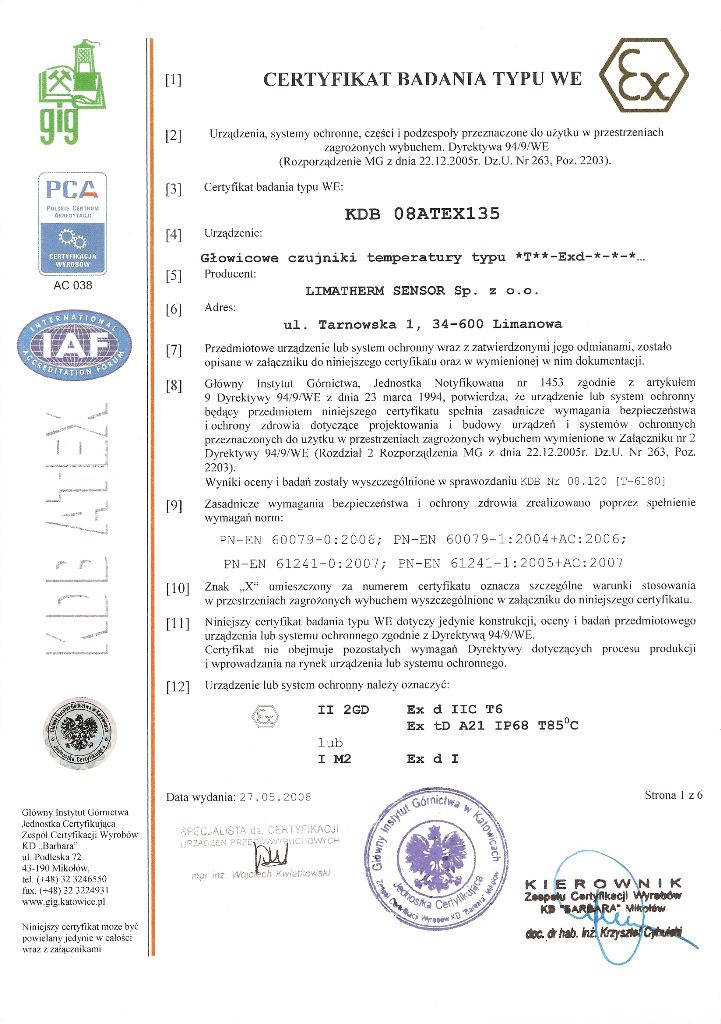

| Certyfikat Exd - ATEX |
 |
